Switch งาน CCTV
ระบบกล้องวงจรปิด IP Camera ไม่ได้ต่างอะไรกับการวางระบบเครือข่าย หัวใจหลักของานก็คือ Switch
แต่ Switch มีหลากหลายรูปแบบมากเลยทีเดียว วันนี้ผมจะมาแนะนำ Switch ที่ใช้งานงานระบบกล้องวงจรปิด IP Camera
![](/web/image/2079-5281ca6b/PS2010G-picture.jpg)

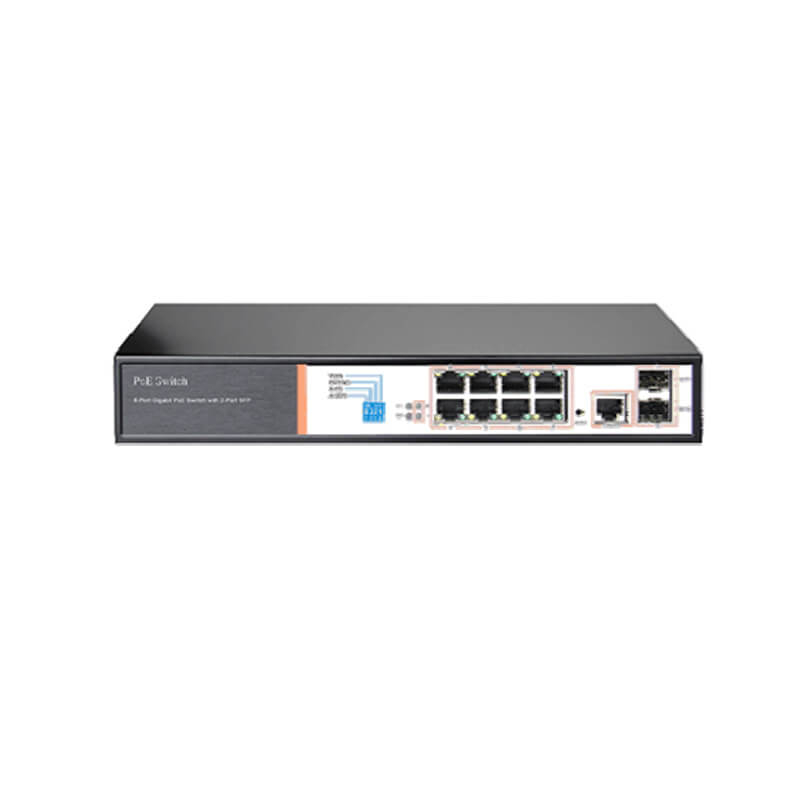

Switch POE
ใช้งานสำหรับกล้อง IP Camera โดย Switch จะปล่อยข้อมูลพร้อมไฟฟ้าไปพร้อมกัน
Switch POE ธรรมดาจะสามารถเดินสายได้ไกลสุดอยู่ที่ ไม่เกิน 100 เมตร ส่งข้อมูลด้วย
ความเร็ว 10/100 ถ้าเป็น
Switch ที่มีจำนวนพอร์ทเยอะๆจะมี Port Up link ซึ่งส่วนใหญ่
จะมีความเร็วในหารส่งข้อมูลอยู่ที่ 10/100/1000 และขึ้นอยู่กับสายที่เชื่อมต่อด้วย
![](/web/image/2097-58babcda/HG-SW10-4P8.jpg)
![](/web/image/2098-3920f0e2/HR-SW6-2P4-AI.jpg)

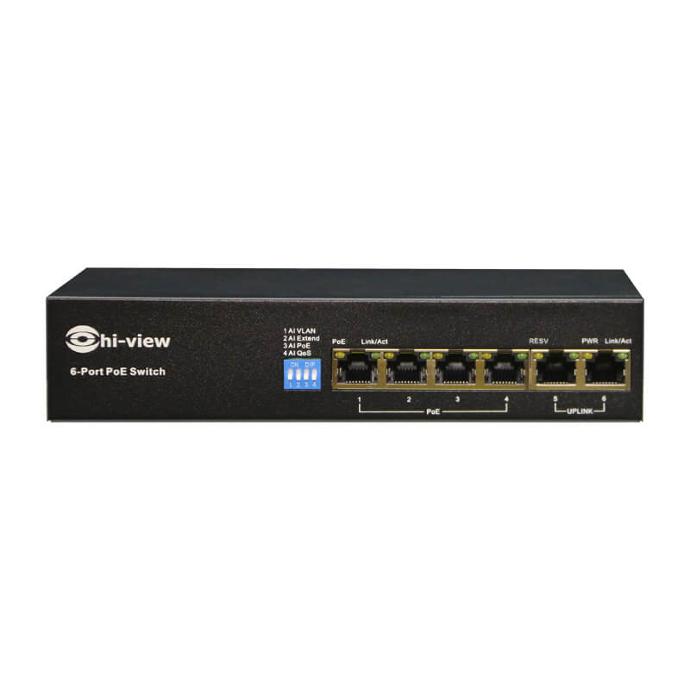

Switch POE AI
รูปแบบ Switch POE ที่มีสวิต สามารถปรับขึ้น-ลง ได้ส่วนใหญ่มาพร้อมฟังก์ชั่นที่เป็น AI
Switch POE ในรูปแบบนี้ราคาไม่ได้ต่างกันมากแต่ประโยชน์มากกว่าเห็น เช่น ปรับ port lan
เพิ่มระยะการทำงานได้มากสุดถึง 250 เมตรแต่จะลดความเร็วใจการส่งข้อมูลลงเหลือแค่ 10mb
แต่เพียงพอกับกล้อง 1 ตัวแน่นอน ต่อมา Switch POE AI จะมีระบบเช็คและรีบูทตัวเองเสมอเมื่อตรวจสอบพบว่ามีอุปกรณ์เชื่อมต่อมีปัญหา ให้ความสำคัญต่ออุปกรณ์ที่จำเป็นมากกว่า นี้ยังน้องมีออีกหลายรูปแบบที่ AI จะพัฒนาออกมาให้เราใช้กันอีก

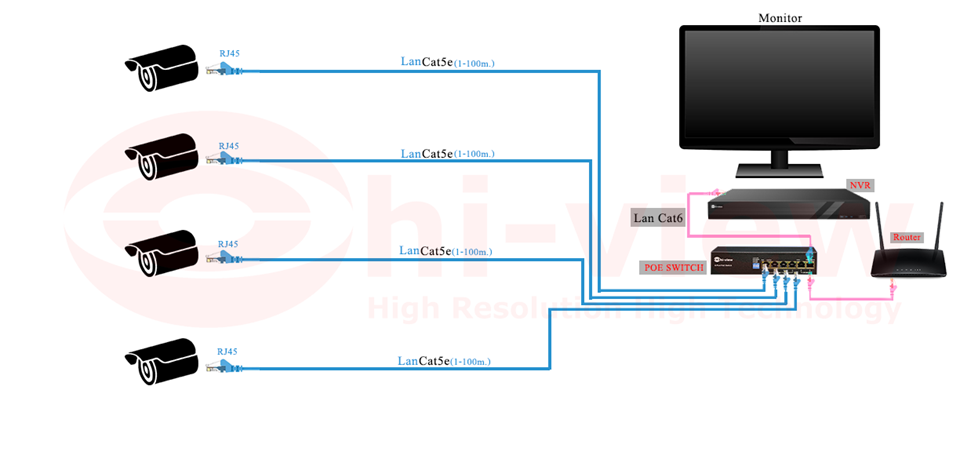

ตัวอย่างใช้งาน Switch ในรูปแบบงานติดตั้งขนาดเล็ก
![](/web/image/2101-180671de/1.png)
Gigabit Switch (L2
)
Gigabit Switch ทำไมต้องใช้งานนี้ด้วยแล้วงานแบบไหนเหมาะกับ Gigabit Switch
ต้องบอกก่อนว่า Gigabit Switch มีหลายรูปแบบมากๆ แต่ที่ยกตัวอย่างมาจะเป็น Gigabit Switch
ที่ไม่มี POE เพราะว่าสวิตตัวนี้ผมจะเอามาใช้งานเป็นตัวหลักหลักเพื่อไม่ให้สัญญานกล้องที่ส่งมาไม่เป็นคอขวดหรือ ค่าแบรนวิชไม่พอนั้นเอง Gigabit Switchจะเหมาะสำหรับงานใหญ่ที่มีกล้อง 60 ตัวขึ้นไป
การส่งข้อมูลกล้องมาหลายทิศทาง ข้อมูลจำนวนมากจึงต้องมีการจัดการเพื่อไม่ให้เกิดปัญหา...
![](/web/image/2104-5281ca6b/PS2010G-picture.jpg)
Gigabit Switch

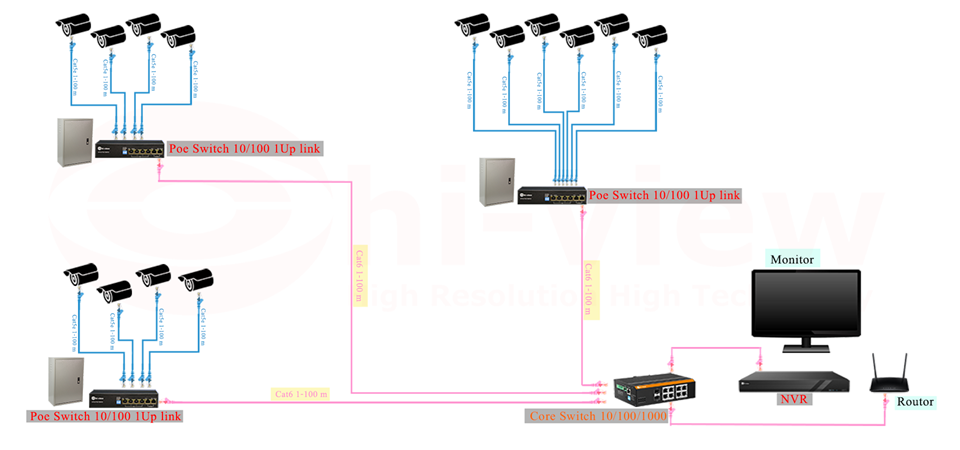

ภาพตัวอย่างการวางแบบ ในกรณีที่งานใหญ่ๆมีกล้องมากกว่า 60 ตัว และยังแยกย้ายไปติดหลายที่อีกด้วย
ไม่ว่าจะงานโรงงานอุตสาหกรรม หมู่บ้าน คอนโด ฯลฯ
![](/web/image/2105-e7312b5a/2.png)
นี้เป็นแค่ส่วนเล็กๆน้อยและแบบง่ายๆ จะมีการวางแบบที่ใหญ่ขึ้นและกว้างขึ้น มีข้อกำหนดในการทำงานเช่น ระยะทาง การเดินสายไกลๆ หรือไฟเบอร์ออฟติกถ้าทำสายNetwork
ต้องเจอแน่นอน กล้องวงจรปิดก็เช่นกัน
Switch นอกจากรองรับ POE มีพอร์ท Downlink Uplink จะมีเพิ่มเติมเข้าก็คือ
Switch ที่รองรับ SPF เผื่อการใช้งานไฟเบอร์ออฟติก

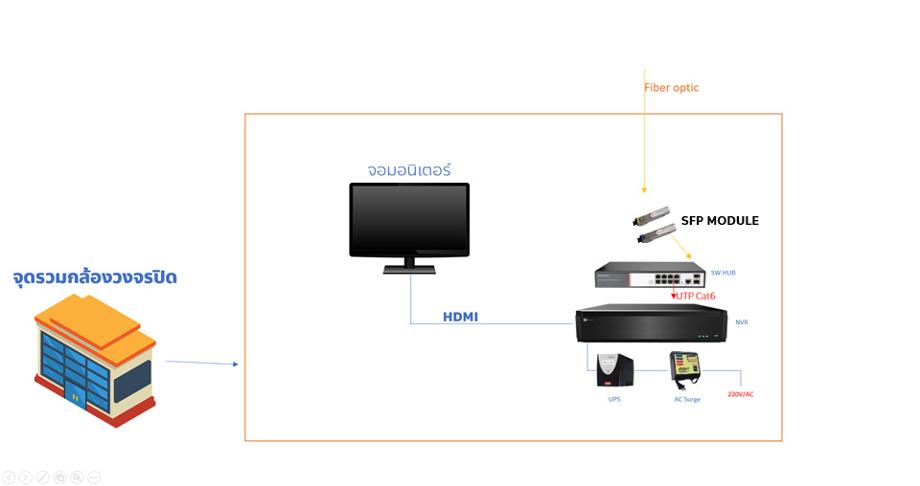

เราจะมีตัวอย่างการเดินระบบสายแบบไกลๆ ที่จำเป็นต้องใช้ไฟเบอร์ออฟติกเป็นอีกตังเลือกนึงที่เอามาแบบแนวทางนะครับ
![](/web/image/2110-c8f8e134/dsds.jpg)
![](/web/image/2106-c0983ecd/ddd.jpg)
ส่วนประกอบสำคัญ IP Camera
งานระบบ Network สิง่ที่ขาดไม่ได้เลยคือสายสัญญานกล้องนั้นก็คือสาย LAN

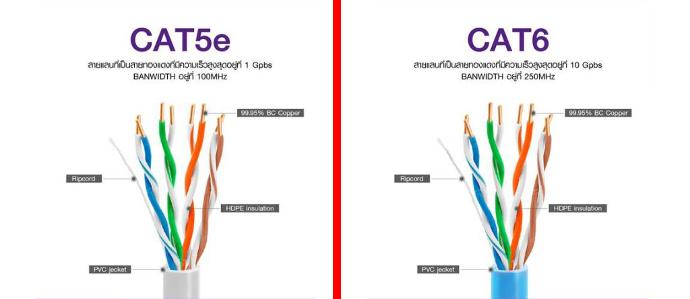

เราต้องรู้ว่าเดินกล้องควรใช้สายแบบไหน Cat5e Cat6 ดี สิ้นเปลื่องเกินไปหรือปล่าว
หรือการส่งข้อมูลพอหรือป่าว การเลือกใช้สายก็สำคัญเช่นกัน...
